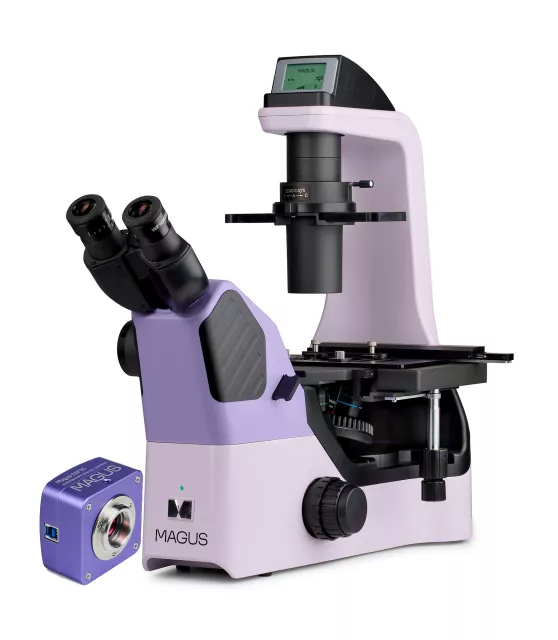

Mikroskop na výskumné účely. Mikroskop je určený na štúdium kvapalných precipitátov, bunkových kolónií, živých buniek, tkanivových kultúr a ďalších zafarbených i neofarbených preparátov v laboratórnom skle. Obrátená (inverzná) konštrukcia mikroskopu umožňuje použitie Petriho misiek, viacjamkových doštičiek, fľaštičiek, guličkových fľaštičiek a baniek s priemerom až 75 mm a hrúbkou dna 1,2 mm. Na prácu s týmto laboratórnym skleneným riadom používa mikroskop špeciálne objektívy. Po odstránení kondenzora je možné pozorovať bunkové kultúry v Petriho miskách alebo vo valcových bankách s priemerom až 187 mm. Pozorovanie sa vykonáva v prechádzajúcom svetle pomocou techniky svetlého poľa, fázového kontrastu a reliéfneho kontrastu. Voliteľné komponenty umožnia použitie mikroskopických techník Hoffmanovho modulačného kontrastu. Mikroskop je vybavený 5Mpx fotoaparátom s rozhraním USB 3.0. Fotoaparát sa pripája k počítaču a zobrazuje obraz na jeho obrazovke. Softvér rozširuje systém o funkcie pre analýzu a dokumentáciu. Fotoaparát sa pripevňuje k mikroskopu pomocou adaptéra 0,5x alebo 1x, ktorý je súčasťou mikroskopu. Adaptér sa volí podľa úloh, ktoré majú byť riešené. Adaptér 0,5x rozširuje zorné pole, zatiaľ čo adaptér 1x prenáša obraz „tak, ako je“, pričom orezáva okraje, ale každý detail sa na snímači javí väčší. Mikroskop sa používa na výskum v medicíne, farmakológii, biológii a virológii.
Digitálny fotoaparát
MAGUS CBF90 je vedecký fotoaparát s rozlíšením 5 Mpx a 2/3" snímačom. Fotoaparát poskytuje realistický obraz v rozlíšení 2448x2048 px. Video sa v závislosti od rozlíšenia nahráva rýchlosťou 35 alebo 50 snímok za sekundu. Videá sú plynulé, s mäkkými a jemnými prechodmi medzi snímkami. umožňuje pohodlnú prácu s pohybujúcimi sa objektmi a je vhodný na vykonávanie ukážok v školských triedach. Fotoaparát je vybavený rozhraním USB 3.0.
Hlavica mikroskopu
Binokulárna hlava s optikou s korekciou na nekonečno. Digitálny fotoaparát je namontovaný v bočnom porte fotoaparátu na hlave mikroskopu. Deliaci pomer svetla je 100/0 alebo 0/100. Slot so zátkou je určený na inštaláciu posuvníka reliéfneho kontrastu.
Revolverový nosič objektívov
Kódovaný, pre 5 objektívov. Do voľného slotu je možné tiež nainštalovať prídavný objektív pre dosiahnutie väčšieho zväčšenia.
Objektívy
Rovinné achromatické objektívy s korekciou na nekonečno s predĺženou pracovnou vzdialenosťou boli korigované pre misky s hrúbkou dna 1,2 mm. Parfokálna vzdialenosť je 60 mm. Objektívy 4x sa používajú pre techniku mikroskopie svetlého poľa. Objektívy 10х, 20х a 40х sú fázové objektívy, ktoré sa od objektívov 4x líšia tým, že majú fázový krúžok v rovine výstupnej pupily objektívu. Tieto objektívy sú určené na pozorovanie s fázovým kontrastom, ale sú vhodné aj pre techniku vo svetlom poli a techniku s reliéfnym kontrastom.
Udržiavanie príjemnej úrovne jasu pri prepínaní zväčšenia
Objektívy rôznych zväčšení prepúšťajú svetlo s rôznou úrovňou intenzity, a preto je potrebné pri každej zmene objektívu upraviť jas svetla. Pri prepnutí z objektívu s vyšším zväčšením na objektív s nižším zväčšením dochádza k únave očí, pretože jas obrazu v okulároch sa náhle zvýši. Mikroskop MAGUS Bio VD360, ktorý je vybavený inteligentným ovládaním jasu, tento problém rieši. Mikroskop si pamätá jas pre každý objektív, ktorý používateľ zvolil, a automaticky ho nastaví pri otáčaní revolverového nosiča objektívov. Inteligentné ovládanie skracuje dobu potrebnú na nastavenie jasu. Mikroskop MAGUS Bio VD360 zvyšuje užívateľský komfort a šetrí čas aj v prípade, že práca vyžaduje časté zmeny zväčšenia.
mechanizmus zaostrovania
Gombíky pre hrubé a jemné zaostrovanie sú koaxiálne (súosé) a sú umiestnené nízko. Výskumník si môže položiť ruky na stôl a zaujať pohodlnú pozíciu pred mikroskopom. Krúžkom na pravej strane sa nastavuje tuhosť dráhy hrubého nastavenia. Užívateľ si nastaví tuhosť tak, aby sa mu pohodlne pracovalo.
Pracovný stolík
Pracovný stolík je pevný. Na stolíku je nainštalovaný špeciálny mechanizmus, ktorý posúva laboratórne sklo v dvoch na seba kolmých smeroch. Plynulý a jemný pohyb objektu zvyšuje presnosť štúdie - žiadna časť preparátu nebude prehliadnutá. Dlhá ovládacia rukoväť pracovného stolíka zaisťuje užívateľský komfort pri práci: vaša ruka môže spočinúť na stole bez toho, aby sa namáhala. Súprava mikroskopu obsahuje univerzálny držiak laboratórneho riadu.
Kondenzor
Kondenzor má NA 0,3 a pracovnú vzdialenosť 75 mm. V slote kondenzora je inštalovaný posuvník fázového kontrastu alebo posuvník reliéfneho kontrastu so sektorovou clonou. Posuvník fázového kontrastu je doštička s tromi otvormi. Jeden otvor má fázovú vložku pre objektívy 10x, 20x a 40x, zatiaľ čo ďalšie dva slúžia na pozorovanie vo svetlom poli. Prstencová clona posuvníka sa zarovnáva s fázovým krúžkom objektívu pomocou centrovacieho ďalekohľadu. Posuvník reliéfneho kontrastu so sektorovou clonou je tiež doštička s tromi otvormi. Mikroskopia reliéfneho kontrastu sa aktivuje zavedením sektorovej clony do optickej dráhy a nastavením posuvníka v slote hlavy mikroskopu do polohy zodpovedajúcej použitému objektívu. Zelený filter (ND6) umiestnený do slotu so sektorovou clonou odstraňuje farebný haló efekt na okrajoch pozorovaných štruktúr. Voľné otvory posuvníka sú určené na pozorovanie vo svetlom poli: jeden pre objektív 4x a druhý pre objektívy 10х, 20х a 40х.
Zdroj svetla
3W LED dióda poskytuje jasné osvetlenie preparátov, ktoré je dostatočné pre všetky dostupné techniky a objektívy mikroskopu. Farebná teplota sa pri nastavení jasu nemení. Životnosť LED diód je 50 000 hodín.
Stavový LCD displej
LCD displej na základni mikroskopu zobrazuje zväčšenie objektívu, jas svetelného zdroja a prevádzkový režim ("sleep" – spánkový režim, "eco" – úsporný režim). Pomocou displeja a jediného gombíka môže užívateľ nastaviť jas, uzamknúť nastavenie jasu, nastaviť spánkový režim a časovač automatického vypnutia.
Ergonomický dizajn
Fyzické nepohodlie spôsobuje únavu a znižuje produktivitu. Ergonomický dizajn mikroskopu zohráva dôležitú úlohu v každodennom vedeckom výskume. Mikroskop MAGUS Bio VD360 poskytuje užívateľský komfort pri práci. Hlavica mikroskopu je umiestnená v ergonomickom uhle, takže sa váš chrbát a krk neunaví. Vďaka nízkemu a kompaktnému pracovnému stolíku sa užívateľovi pohodlne manipuluje so vzorkou a pracuje s laboratórnym sklom. Vďaka dlhej rukoväti pohybového mechanizmu nemusíte kvôli ovládaniu mikroskopu zdvíhať ruku zo stola ani meniť svoju pohodlnú polohu. Zaostrovacie gombíky sú umiestnené v spodnej časti tela mikroskopu. Užívateľ si tak nemusí namáhať ruky. Vďaka plynulému pohybu mechanizmu môže používateľ bez námahy zaostriť na objekt.
Príslušenstvo
K dispozícii je rada príslušenstva navrhnutá špeciálne pre tento mikroskop. Prídavné objektívy bez fázových krúžkov zaisťujú optimálnu kvalitu obrazu pri práci vo svetlom poli. Okuláre rozširujú rozsah zväčšenia mikroskopu. Prídavné okuláre vám pomôžu plne využiť potenciál častejšie používaného objektívu. Zariadenie s fázovým kontrastom s polorovinnými apochromatickými objektívmi je vhodné pre základný aj aplikovaný výskum. Polorovinné apochromatické objektívy poskytujú vysoký stupeň korekcie aberácií a vytvárajú jasné, svetlé a kontrastné obrazy. Hoffmanov modulačný kontrast umožňuje vizualizovať jemné detaily živých preparátov s vysokým kontrastom a bez haló efektu, čo umožňuje štúdium dynamických procesov v reálnom čase. Na meranie objektov sa používa kalibračné sklíčko, ktoré je možné kombinovať s okulárom so stupnicou alebo so softvérom fotoaparátu. Držiaky misiek a vložky pracovného stolíka slúžia na pohodlnú inštaláciu kultivačných fliaš rôznych typov a veľkostí na mikroskop.
Alternatívne modely
Mikroskop MAGUS Bio VD360 je alternatívou k nasledujúcim modelom: Carl Zeiss Primovert, Leica DM IL LED, Leica DMi1, Nikon Eclipse Ts2, Nikon Eclipse Ts2-F, Nikon Eclipse Ts2R, Olympus CKX53, Olympus IX53.
Vlastnosti mikroskopu:
- Výskum zafarbených a neofarbených vzoriek v laboratórnom sklenenom riade: Petriho misky, banky, doštičky, práca s laboratórnym sklom do výšky 187 mm
- Mikroskopické techniky – svetlé pole, fázový kontrast a reliéfny kontrast; s voliteľným príslušenstvom: Hoffmanov modulačný kontrast.
- Kódovaný revolverový nosič objektívov: jas svetelného zdroja sa nastavuje automaticky v závislosti od zvoleného objektívu
- Binokulárna hlava s bočným tubusom pre digitálny fotoaparát; delenie lúča 100/0 alebo 0/100
- Osvetľovacia sústava pre pozorovanie v prechádzajúcom svetle – energeticky úsporná 3 W LED dióda so životnosťou až 50,000 hodín
- Kondenzor so slotom na inštaláciu posuvníkov; súčasťou je posuvník fázového kontrastu, fázové krúžky sú vystredené
- Inteligentný systém ovládania osvetlenia: automatická voľba jasu, aretácia polohy nastavenia stmievania, časovač automatického vypnutia, LCD obrazovka prevádzkového stavu
- Pracovný stolík s pohybom skleneného riadu pozdĺž osí X a Y, súčasťou je univerzálny držiak riadu, dlhá ovládacia rukoväť stolíka zaisťuje užívateľský komfort pri práci.
Funkcia fotoaparátu:
- Vedecký fotoaparát pre pozorovanie vo svetlom poli s objektívmi 20x, 40x, 60x a 100x
- Veľká veľkosť snímača – 2/3'': lepšia kvalita obrazu, nižšia hladina šumu, vyššia citlivosť na svetlo
- Rozlíšenie 5 Mpx: pri pozorovaní s objektívmi so stredným zväčšením zobrazí fotoaparát jemnejšie detaily
- 35 alebo 50 snímok za sekundu v závislosti na rozlíšení pre pozorovanie pohybujúcich sa vzoriek, nahrávanie videa a pohyb preparátu bez trhania alebo oneskorenia
- Farebný snímač CMOS SONY Exmor s podsvietením poskytuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok: jasnejšie, čistejšie a farebne sýtejšie snímky
- Rozhranie USB 3.0 pre rýchly prenos dát bez trhania a oneskorenia
- Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania
Obsah sady:
- Digitálny fotoaparát MAGUS CBF90 (digitálny fotoaparát, kábel USB, USB flash disk s ovládačmi a softvérom, návod na použitie a záručný list)
- Stojan so vstavaným napájacím zdrojom, zdrojom prechádzajúceho svetla, zaostrovacím mechanizmom, pracovným stolíkom, držiakom kondenzora a revolverovým nosičom objektívov
- Kondenzor so slotom pre posuvník
- Binokulárna hlavica mikroskopu s bočným portom pre fotoaparát
- Rovinný achromatický objektív Plan 4x/0,10 ∞/1,2 WD 30 mm, parfokálna vzdialenosť: 60 mm
- Rovinný achromatický objektív Plan 10х/0,25 fáza ∞/1,2 WD 10,2 mm, parfokálna vzdialenosť: 60 mm
- Rovinný achromatický objektív Plan 20х/0,40 fáza ∞/1,2 WD 12 mm, parfokálna vzdialenosť: 60 mm
- Rovinný achromatický objektív Plan 40х/0,60 fáza ∞/1,2 WD 2,2 mm, parfokálna vzdialenosť: 60 mm
- Okulár 10х/22 mm s dlhým očným reliéfom a dioptrickou korekciou (2 ks)
- Očnice (2 ks)
- Centrovací ďalekohľad pre fázový kontrast
- Posuvník fázového kontrastu s centrovateľnými fázovými prstencami
- Zariadenia na reliéfny kontrast
- Zelený filter
- Univerzálny držiak laboratórneho riadu
- Adaptér typu C-mount 0,5x
- Adaptér typu C-mount 1x
- Napájací kábel mikroskopu
- Protiprachový kryt
- Návod na použitie a záručný list
K dispozícii na prianie:
- Rovinný achromatický objektív s korekciou na nekonečno Plan 10х/0,25 ∞/1,2 WD 10,2 mm, parfokálna vzdialenosť: 60 mm
- Rovinný achromatický objektív s korekciou na nekonečno Plan 20х/0,40 ∞/1,2 WD 4 mm, parfokálna vzdialenosť: 60 mm
- Rovinný achromatický objektív s korekciou na nekonečno Plan 40х/0,60 ∞/1,2 WD 2,2 mm, parfokálna vzdialenosť: 60 mm
- Okulár 10х/22 mm so stupnicou
- Okulár 10x/22 mm so stredovým ukazovátkom
- Okulár 10x/22 mm s nitkovým krížom
- Okulár 12,5х/16 mm (2 ks)
- Okulár 15х/16 mm (2 ks)
- Okulár 20х/12 mm (2 ks)
- Okulár 30х/8mm (2 ks)
- Zariadenia pre fázový kontrast: posuvníky fázového kontrastu, sada polorovinných apochromatických fázových objektívov
- Zariadenie pre Hoffmanov modulačný kontrast so sadou objektívov
- Sklenená doska pracovného stolíka
- Kovová podložka na prácu s kultivačnou fľašou
- Súprava držiakov laboratórneho riadu
- Kalibračné sklíčko
- Monitor a digitálna kamera s rozhraním HDMI
- Sada farebných filtrov (modrý, zelený, žltý, matné sklo)
| Značka | MAGUS |
| Záruka | 5 rokov |
| EAN | 5905555019895 |
| Veľkosť balenia (DxŠxV) | 56x65x67 cm |
| Prepravná hmotnosť | 25 kg |
| === Oddeľovač === | Technické údaje mikroskopu |
| Typ | biologický, svetlo / optické |
| Typ hlavy mikroskopu | binokulárne |
| Hlava | Siedentopf, s bočným tubusom, delenie lúča 0/100, 100/0 |
| Uhol sklonu hlavy | 45° |
| Zväčšenie, x | 40 — 400 |
| Rozsah zväčšenia | od 200x do 800x |
| Zväčšenie, x (voliteľné) | 40–600/800 |
| Zväčšenie adaptéra typu C-mount, x | 0.5, 1 |
| Priemer tubusu okulára v mm | 30 |
| Okuláre | 10x/22 mm; dlhý očný reliéf (*voliteľné: 15х/16 mm, 20х/12 mm) |
| Objektívy | rovinné achromatické objektívy s korekciou na nekonečno: 4x/0,10; 10x/0,25 fázový; 20x/0,40 fázový; 40x/0,60 fázový; parfokálna vzdialenosť: 60 mm |
| Revolverový nosič | 5 objektívy, kódovaný |
| Pracovná vzdialenosť, mm | 30 (4x); 10,2 (10x); 12 (20x); 2,2 (40xs) |
| Medzipupilárna vzdialenosť (IPD), mm | 48 — 75 |
| Stolík, mm | 250x170 |
| Zdvih stolíka pomocou zaostrovacieho mechanizmu, mm | 80/128 |
| Pracovný stolík, mm | pevné, s mechanickým zariadením na pohyb vzorky, univerzálny držiak na misky |
| Dioptrická korekcia okulára, dioptrií | ±5D na každom okulári |
| Kondenzor | NA 0,3, pracovná vzdialenosť: 75 mm; s nastaviteľnou apertúrnou clonou a slotom pre posuvník reliéfneho alebo fázového kontrastu |
| Clona | nastaviteľná apertura |
| Zaostrenie | koaxiálne, hrubé (8,5 mm, 37,7 mm/kruh, s hrubým nastavením zaostrovacieho napätia) a jemné (0,002 mm, 0,2 mm/kruh) |
| S osvetlením | LED |
| Regulácia jasu | yes |
| Napájanie | 100–240 V, 50/60 Hz, AC sieť |
| Typ svetelného zdroja | 3 W LED |
| Rozsah prevádzkovej teploty, °C | 10 — 35 |
| Ďalšie vlastnosti | automatické nastavenie jasu pri prepínaní objektívov, režim spánku, zobrazenie stavu na LCD obrazovke, úsporný režim |
| Možnosť pripojenia ďalších zariadení | zariadenie pre prácu metódou Hoffmanovho modulačného kontrastu |
| Typ používateľa | profesionáli, skúsení užívatelia |
| Úroveň obtiažnosti montáže a inštalácie | komplikované |
| Zariadenie s fázovým kontrastom | posuvník fázového kontrastu 10x/20x/40x, centrovací teleskop (*voliteľne: posuvník fázového kontrastu 10x/20x a 40x, posuvník fázového kontrastu 4x a 60x, sada polorovinných apochromatických fázových objektívov) |
| Možnosti použitia | laboratórna/lekárska |
| Umiestnenie svetelného zdroja | horné (prechádzajúce svetlo) |
| Metódy pozorovania | mikroskopia s fázovým kontrastom, reliéfny kontrast, svetlé pole |
| Puzdro/kufrík/taška v sade | protiprachová ochrana |
| === Oddeľovač === | Digitálny fotoaparát |
| Snímač | SONY Exmor CMOS |
| Farebný/čiernobiely | farebný |
| Megapixely | 5 |
| Maximálne rozlíšenie, px | 2448x2048 |
| Rozmer pixelu, mkm | 3.45x3.45 |
| Konektory rozhrania | USB 3.0 |
| Citlivosť na svetlo | 1146 mV pri 1/30 s |
| Pomer signálu k šumu | 0,15 mV pri 1/30 s |
| Expozičný čas | 0,1 ms – 15 s |
| Záznam videa | yes |
| Snímková frekvencia, fps (počet snímok za sekundu) pri rozlíšení | 35 pri rozlíšení 2448x2048, 50 pri rozlíšení 1224x1024 |
| Miesto montáže | trinokulárny tubus, okulárový tubus namiesto okulára |
| Obrazový formát | *.jpg, *.bmp, *.png, *.tif |
| Formát videozáznamov | výstup: *.wmv, *.avi, *.h264 (Windows 8 a neskoršie), *h265 (Windows 10 a neskoršie) |
| Spektrálny rozsah, nm | 380–650 (vstavaný IR filter) |
| Typ uzávierky | ERS (Electronic Rolling Shutter – elektronická rolovacia uzávierka) |
| Vyváženie bielej | automatický, manuálny |
| Kontrola expozície | automatický, manuálny |
| Funkcia softvéru | doba expozície, jas, rozmer obrazu |
| Softvér | MAGUS View |
| Systémové požiadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 alebo vyššia, minimálne 2 GB RAM, port USB 3.0, CD-ROM, 17" alebo väčší displej |
| Typ montáže | C-mount |
| Telo | pevné hliníkové |
| Napájanie fotoaparátu | DC prúd, 5 V, z USB portu počítača |
| Rozsah prevádzkových teplôt fotoaparátu, °C | -10 - 50 |
| Rozsah prevádzkovej vlhkosti, % | 30-80 |
