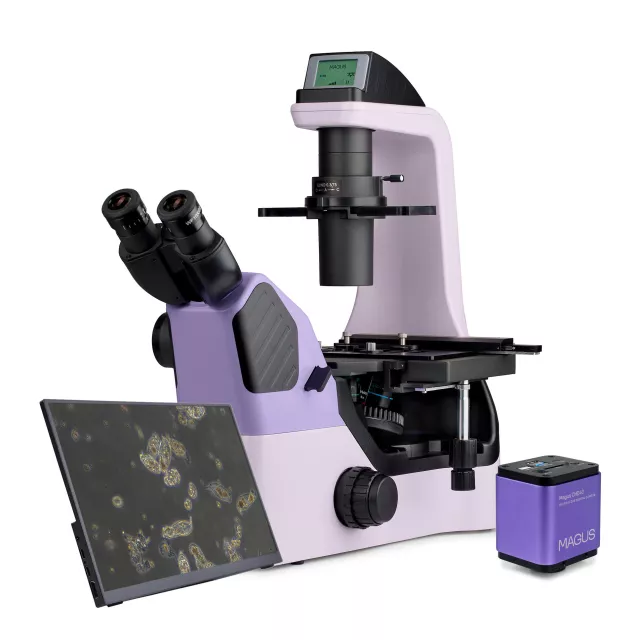

Mikroskop MAGUS Bio VD360 LCD

Mikroskop na výskumné účely. Mikroskop je určený na štúdium kvapalných precipitátov, bunkových kolónií, živých buniek, tkanivových kultúr a ďalších zafarbených i neofarbených preparátov v laboratórnom skle. Obrátená (inverzná) konštrukcia mikroskopu umožňuje použitie Petriho misiek, viacjamkových doštičiek, fľaštičiek, guličkových fľaštičiek a baniek s priemerom až 75 mm a hrúbkou dna 1,2 mm. Na prácu s týmto laboratórnym skleneným riadom používa mikroskop špeciálne objektívy. Po odstránení kondenzora je možné pozorovať bunkové kultúry v Petriho miskách alebo vo valcových bankách s priemerom až 187 mm. Mikroskop je vybavený 8 Mpx fotoaparátom a tromi video rozhraniami: HDMI, USB 3.0 a Wi-Fi. Je možné ho pripojiť súčasne k niekoľkým zariadeniam: monitoru, notebooku a stolnému počítaču. Fotoaparát sa pripevňuje k mikroskopu pomocou adaptéra 0,5x alebo 1x, ktorý je súčasťou mikroskopu. Adaptér sa volí podľa úloh, ktoré majú byť riešené. Adaptér 0,5x rozširuje zorné pole, zatiaľ čo adaptér 1x prenáša obraz „tak, ako je“, pričom orezáva okraje, ale každý detail sa na snímači javí väčší. Softvér rozširuje systém o funkcie pre analýzu a dokumentáciu. Monitor digitálneho mikroskopu má rozlíšenie 4K. Pozorovanie sa vykonáva v prechádzajúcom svetle pomocou techniky svetlého poľa, fázového kontrastu a reliéfneho kontrastu. Voliteľné komponenty umožnia použitie mikroskopických techník Hoffmanovho modulačného kontrastu. Mikroskop sa používa na výskum v medicíne, farmakológii, biológii a virológii.

Digitálny fotoaparát

MAGUS CHD40 je digitálny HDMI fotoaparát s tromi video rozhraniami a automatickým prepínaním medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora. Fotoaparát je vybavený snímačom 8 MP a po pripojení cez HDMI alebo USB 3.0 vytvára realistické snímky v rozlíšení 4K (3840x2160 px). Pri pripojení cez Wi-Fi je rozlíšenie obrazu Full HD (1920x1080 pixelov). Fotoaparát disponuje rozhraním HDMI pre priame pripojenie k televízoru, monitoru alebo projektoru. V tomto režime pracuje fotoaparát samostatne bez počítača. Rozhranie HDMI poskytuje vysokú a stabilnú rýchlosť prenosu z fotoaparátu na externú obrazovku. Pripojenie k počítaču prebieha prostredníctvom Wi-Fi alebo USB 3.0. Video sa nahráva rýchlosťou 30 snímok za sekundu. Fotoaparát kombinuje vysoký počet snímok za sekundu a veľkú šírku pásma HDMI, a preto sú videá živé bez zamŕzania alebo medzier medzi snímkami. Pri maximálnom rozlíšení produkt ponúka dobre prekreslený obraz, bezchybne sa pohybujúce objekty a zobrazenie bez oneskorovania.

Monitor

Monitor MAGUS MCD40 je navrhnutý pre použitie s vizualizačnými systémami mikroskopov MAGUS. Pripája sa k fotoaparátu namontovanému na mikroskope a zobrazuje obraz v reálnom čase. Je kompatibilný s fotoaparátmi MAGUS HDMI pracujúcimi v rozlíšení 4K. Uhlopriečka displeja je 13,3 palca. Snímač IPS poskytuje jasný obraz s veľkými pozorovacími uhlami: ak sa na monitor pozeráte pod uhlom, nedochádza k skresleniu farieb. Displej je možné umiestniť na skladací stojan na stole alebo ho priamo pripevniť ku kamere podľa toho, čo je pre používateľa pohodlnejšie.

Hlavica mikroskopu

Binokulárna hlavica s optikou s korekciou na nekonečno. Digitálny fotoaparát je namontovaný v bočnom porte fotoaparátu na hlave mikroskopu. Deliaci pomer svetla je 100/0 alebo 0/100. Slot so zátkou je určený na inštaláciu posuvníka reliéfneho kontrastu.

Revolverový nosič objektívov

Kódovaný, pre 5 objektívov. Do voľného slotu je možné tiež nainštalovať prídavný objektív pre dosiahnutie väčšieho zväčšenia.

Objektívy

Rovinné achromatické objektívy s korekciou na nekonečno s predĺženou pracovnou vzdialenosťou boli korigované pre misky s hrúbkou dna 1,2 mm. Parfokálna vzdialenosť je 60 mm. Objektívy 4x sa používajú pre techniku mikroskopie svetlého poľa. Objektívy 10x, 20x a 40x sú fázové objektívy, ktoré sa od objektívov 4x líšia tým, že majú fázový krúžok v rovine výstupnej pupily objektívu. Tieto objektívy sú určené na pozorovanie s fázovým kontrastom, ale sú vhodné aj pre techniku vo svetlom poli a techniku s reliéfnym kontrastom.

Udržiavanie príjemnej úrovne jasu pri prepínaní zväčšenia

Objektívy rôznych zväčšení prepúšťajú svetlo s rôznou úrovňou intenzity, a preto je potrebné pri každej zmene objektívu upraviť jas svetla. Pri prepnutí z objektívu s vyšším zväčšením na objektív s nižším zväčšením dochádza k únave očí, pretože jas obrazu v okulároch sa náhle zvýši. Mikroskop MAGUS Bio VD360, ktorý je vybavený inteligentným ovládaním jasu, tento problém rieši. Mikroskop si pamätá jas pre každý objektív, ktorý používateľ zvolil, a automaticky ho nastaví pri otáčaní revolverového nosiča objektívov. Inteligentné ovládanie skracuje dobu potrebnú na nastavenie jasu. Mikroskop MAGUS Bio VD360 LCD zvyšuje užívateľský komfort a šetrí čas aj v prípade, že práca vyžaduje časté zmeny zväčšenia.

mechanizmus zaostrovania

Mikroskop je vybavený nízko umiestnenými koaxiálnymi gombíkmi na hrubé a jemné zaostrovanie. Výskumník si môže položiť ruky na stôl a zaujať pohodlnú pozíciu pred mikroskopom. Krúžkom na pravej strane sa nastavuje tuhosť dráhy hrubého nastavenia. Užívateľ si nastaví tuhosť tak, aby sa mu pohodlne pracovalo.

Pracovný stolík

Pracovný stolík je pevný. Na stolíku je nainštalovaný špeciálny mechanizmus, ktorý posúva laboratórne sklo v dvoch na seba kolmých smeroch. Plynulý a jemný pohyb objektu zvyšuje presnosť štúdie - žiadna časť preparátu nebude prehliadnutá. Dlhá ovládacia rukoväť pracovného stolíka zaisťuje užívateľský komfort pri práci: vaša ruka môže spočinúť na stole bez toho, aby sa namáhala. Súprava mikroskopu obsahuje univerzálny držiak laboratórneho riadu.

Kondenzor

Kondenzor má NA 0,3 a pracovnú vzdialenosť 75 mm. V slote kondenzora je inštalovaný posuvník fázového kontrastu alebo posuvník reliéfneho kontrastu so sektorovou clonou. Posuvník fázového kontrastu je doštička s tromi otvormi. Jeden otvor má fázovú vložku pre objektívy 10x, 20x a 40x, zatiaľ čo ďalšie dva slúžia na pozorovanie vo svetlom poli. Prstencová clona posuvníka sa zarovnáva s fázovým krúžkom objektívu pomocou centrovacieho ďalekohľadu. Posuvník reliéfneho kontrastu so sektorovou clonou je tiež doštička s tromi otvormi. Mikroskopia reliéfneho kontrastu sa aktivuje zavedením sektorovej clony do optickej dráhy a nastavením posuvníka v slote hlavy mikroskopu do polohy zodpovedajúcej použitému objektívu. Zelený filter (ND6) umiestnený do slotu so sektorovou clonou odstraňuje farebný haló efekt na okrajoch pozorovaných štruktúr. Voľné otvory posuvníka sú určené na pozorovanie vo svetlom poli: jeden pre objektív 4x a druhý pre objektívy 10x, 20x a 40x.

Zdroj svetla

3W LED dióda poskytuje jasné osvetlenie preparátov, ktoré je dostatočné pre všetky dostupné techniky a objektívy mikroskopu. Farebná teplota sa pri nastavení jasu nemení. Životnosť LED diód je 50 000 hodín.

Stavový LCD displej

LCD displej na základni mikroskopu zobrazuje zväčšenie objektívu, jas svetelného zdroja a prevádzkový režim ("sleep" – spánkový režim, "eco" – úsporný režim). Pomocou displeja a jediného gombíka môže užívateľ nastaviť jas, uzamknúť nastavenie jasu, nastaviť spánkový režim a časovač automatického vypnutia.

Ergonomický dizajn

Fyzické nepohodlie spôsobuje únavu a znižuje produktivitu. Ergonomický dizajn mikroskopu zohráva dôležitú úlohu v každodennom vedeckom výskume. Mikroskop MAGUS Bio VD360 LCD poskytuje užívateľský komfort pri práci. Hlavica mikroskopu je umiestnená v ergonomickom uhle, takže sa váš chrbát a krk neunaví. Vďaka nízkemu a kompaktnému pracovnému stolíku sa užívateľovi pohodlne manipuluje so vzorkou a pracuje s laboratórnym sklom. Vďaka dlhej rukoväti pohybového mechanizmu nemusíte kvôli ovládaniu mikroskopu zdvíhať ruku zo stola ani meniť svoju pohodlnú polohu. Zaostrovacie gombíky sú umiestnené v spodnej časti tela mikroskopu. Užívateľ si tak nemusí namáhať ruky. Vďaka plynulému pohybu mechanizmu môže používateľ bez námahy zaostriť na objekt.

Príslušenstvo

K dispozícii je rada príslušenstva navrhnutá špeciálne pre tento mikroskop. Prídavné objektívy bez fázových krúžkov zaisťujú optimálnu kvalitu obrazu pri práci vo svetlom poli. Okuláre rozširujú rozsah zväčšenia mikroskopu. Prídavné okuláre vám pomôžu plne využiť potenciál častejšie používaného objektívu. Zariadenie s fázovým kontrastom s polorovinnými apochromatickými objektívmi je vhodné pre základný aj aplikovaný výskum. Polorovinné apochromatické objektívy poskytujú vysoký stupeň korekcie aberácií a vytvárajú jasné, svetlé a kontrastné obrazy. Hoffmanov modulačný kontrast umožňuje vizualizovať jemné detaily živých preparátov s vysokým kontrastom a bez haló efektu, čo umožňuje štúdium dynamických procesov v reálnom čase. Na meranie objektov sa používa kalibračné sklíčko, ktoré je možné kombinovať s okulárom so stupnicou alebo so softvérom fotoaparátu. Držiaky misiek a vložky pracovného stolíka slúžia na pohodlnú inštaláciu kultivačných fliaš rôznych typov a veľkostí na mikroskop.

Alternatívne modely

Mikroskop MAGUS Bio VD360 LCD je alternatívou k nasledujúcim modelom: Carl Zeiss Primovert, Leica DM IL LED, Leica DMi1, Nikon Eclipse Ts2, Nikon Eclipse Ts2-F, Nikon Eclipse Ts2R, Olympus CKX53, Olympus IX53.

Vlastnosti mikroskopu:

• Výskum zafarbených a neofarbených vzoriek v laboratórnom sklenenom riade: Petriho misky, banky, doštičky, práca s laboratórnym sklom do výšky 187 mm
• Mikroskopické techniky – kontrast vo svetlom poli, fázový kontrast a reliéfny kontrast; s voliteľným príslušenstvom – Hoffmanov modulačný kontrast.
• Kódovaný revolverový nosič objektívov: jas svetelného zdroja sa nastavuje automaticky v závislosti od zvoleného objektívu
• Binokulárna hlava s bočným tubusom pre digitálny fotoaparát; delenie lúča 100/0 alebo 0/100
• Osvetľovacia sústava pre pozorovanie v prechádzajúcom svetle – energeticky úsporná 3 W LED dióda so životnosťou až 50,000 hodín
• Kondenzor so slotom na inštaláciu posuvníkov; súčasťou je posuvník fázového kontrastu, fázové krúžky sú vystredené
• Inteligentný systém ovládania osvetlenia: automatická voľba jasu, aretácia polohy nastavenia stmievania, časovač automatického vypnutia, LCD obrazovka prevádzkového stavu
• Pracovný stolík s pohybom skleneného riadu pozdĺž osí X a Y, súčasťou je univerzálny držiak riadu, dlhá ovládacia rukoväť stolíka zaisťuje užívateľský komfort pri práci.

Funkcia fotoaparátu:

• Fotoaparát pracuje samostatne bez pripojenia k počítaču a prostredníctvom rozhrania HDMI. Možnosť pripojenia k počítaču prostredníctvom Wi-Fi a rozhrania USB 3.0
• Automatické prepínanie medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora
• 30 snímok za sekundu s ľubovoľným výstupným rozhraním videa pre pozorovanie pohybujúcich sa objektov, nahrávanie videa a pohyb vzorky bez trhania alebo oneskorenia
• Farebný CMOS snímač SONY Exmor/Starvis s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok. Získate jasnejšie, čistejšie a farebne sýtejšie snímky
• Softvér s funkciami fotografovania, záznam videa, strihu, zobrazenie na externom monitore a lineárneho a uhlového merania

Funkcia monitora:

• Rozlíšenie 4K poskytuje vysoko detailný, jasný a realistický obraz
• Snímač IPS poskytuje jasný a sýty obraz so širokými vertikálnymi a horizontálnymi pozorovacími uhlami
• Možno pripevniť na fotoaparát alebo na stôl podľa priania užívateľa

Obsah sady:

• Digitálny fotoaparát MAGUS CHD40 (digitálny fotoaparát, kábel HDMI (1,5 m), kábel USB 3.0 (2 m), myš USB, pamäťová karta SD 32 GB, napájací adaptér 12 V/1 A (Euro), pamäťové zariadenie s ovládačmi a softvérom, návod na použitie a záručný list)
• LCD monitor MAGUS MCD40
• Stojan so vstavaným napájacím zdrojom, zdrojom prechádzajúceho svetla, zaostrovacím mechanizmom, pracovným stolíkom, držiakom kondenzora a revolverovým nosičom objektívov
• Kondenzor so slotom pre posuvník
• Binokulárna hlavica mikroskopu s bočným portom pre fotoaparát
• Rovinný achromatický objektív Plan 4x/0,10 ∞/1,2 WD 30 mm, parfokálna vzdialenosť: 60 mm
• Rovinný achromatický objektív Plan 10x/0,25 fáza ∞/1,2 WD 10,2 mm, parfokálna vzdialenosť: 60 mm
• Rovinný achromatický objektív Plan 20x/0,40 fáza ∞/1,2 WD 12 mm, parfokálna vzdialenosť: 60 mm
• Rovinný achromatický objektív Plan 40x/0,60 fáza ∞/1,2 WD 2,2 mm, parfokálna vzdialenosť: 60 mm
• Okulár 10x/22 mm s dlhým očným reliéfom a dioptrickou korekciou (2 ks)
• Očnice (2 ks)
• Centrovací ďalekohľad pre fázový kontrast
• Posuvník fázového kontrastu s centrovateľnými fázovými prstencami
• Zariadenia na reliéfny kontrast
• Zelený filter
• Univerzálny držiak laboratórneho riadu
• Adaptér typu C-mount 0,5x
• Adaptér typu C-mount 1x
• Napájací kábel mikroskopu
• Protiprachový kryt
• Návod na použitie a záručný list

K dispozícii na prianie:

• Rovinný achromatický objektív s korekciou na nekonečno Plan 10x/0,25 ∞/1,2 WD 10,2 mm, parfokálna vzdialenosť: 60 mm
• Rovinný achromatický objektív s korekciou na nekonečno Plan 20x/0,40 ∞/1,2 WD 4 mm, parfokálna vzdialenosť: 60 mm
• Rovinný achromatický objektív s korekciou na nekonečno Plan 40x/0,60 ∞/1,2 WD 2,2 mm, parfokálna vzdialenosť: 60 mm
• 10x/22 mm okulár so stupnicou
• 10x/22 mm okulár so stredovým ukazovátkom
• 10x/22 mm okulár s optickou mriežkou
• 12,5x/16 mm okulár (2 ks)
• 15x/16 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 30x/8 mm okulár (2 ks)
• Zariadenia pre fázový kontrast: posuvníky fázového kontrastu, sada polorovinných apochromatických fázových objektívov
• Zariadenie pre Hoffmanov modulačný kontrast so sadou objektívov
• Sklenená doska pracovného stolíka
• Kovová podložka na prácu s kultivačnou fľašou
• Súprava držiakov laboratórneho riadu
• Kalibračné sklíčko
• Sada farebných filtrov (modrý, zelený, žltý, matné sklo)
