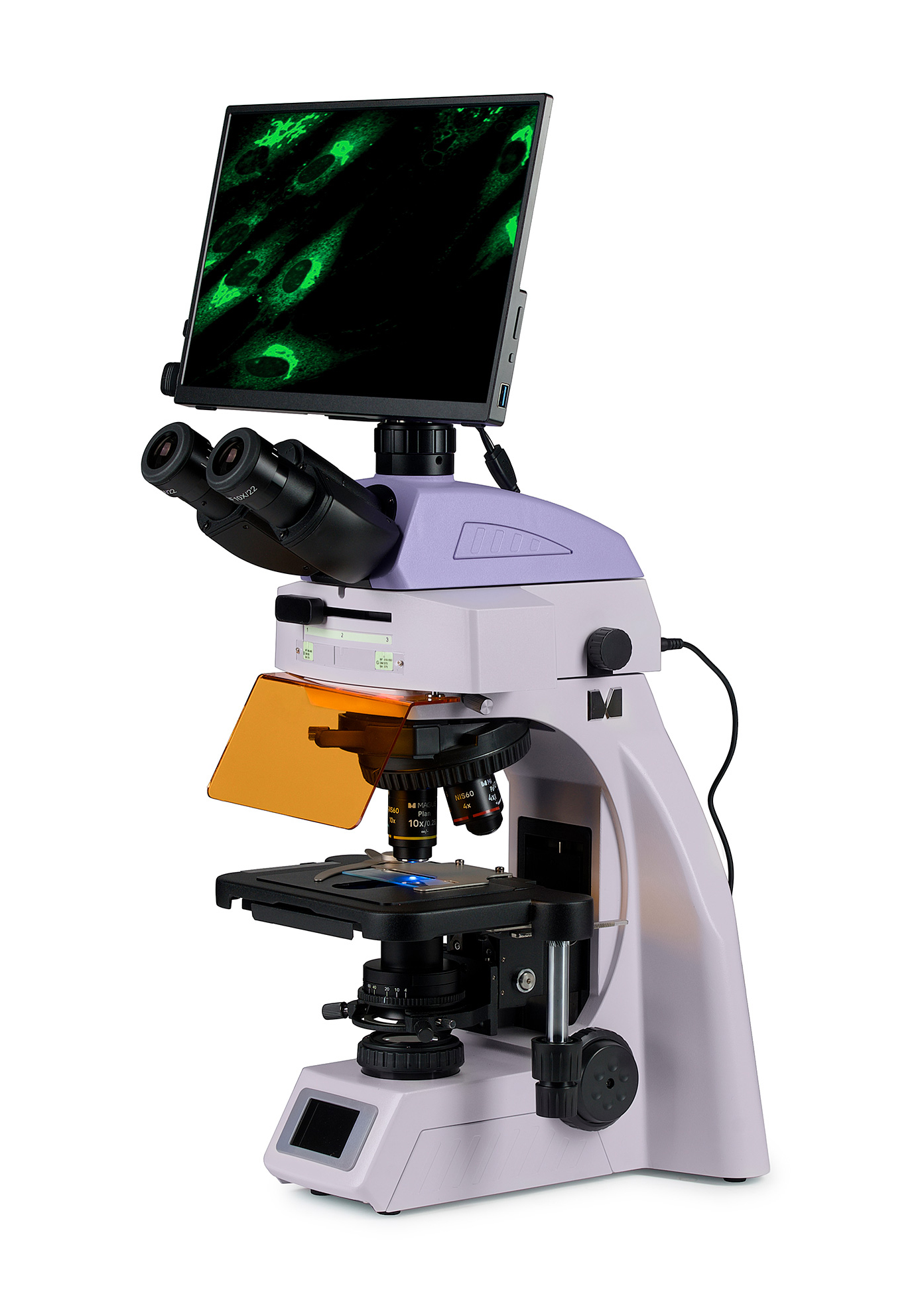

Mikroskop je určený na pozorovanie preparátov v odrazenom svetle fluorescenčnou technikou a v prechádzajúcom svetle technikou svetlého poľa. S voliteľným príslušenstvom možno využiť aj techniky tmavého poľa, jednoduchej polarizácie a fázového kontrastu.
Kódovaný revolverový nosič objektívov udržiava pri prepínaní objektívov príjemnú úroveň jasu. Inteligentné ovládanie osvetlenia mikroskopu zvyšuje komfort a rýchlosť rutinnej práce výskumníka. „Inteligentné“ funkcie pomáhajú študentom ľahšie preniknúť do profesie a získať potrebnú odbornú prax.
Fluorescenčná mikroskopia je založená na schopnosti niektorých látok žiariť, keď sú vystavené svetlu určitej časti spektra. V mikroskope MAGUS Lum D450L sú objekty ožarované modrým a zeleným svetlom. Vlnová dĺžka emitovaného svetla je dlhšia než vlnová dĺžka excitačného svetla. Preparát sa rozžiari zelenožltým alebo červeným svetlom. Niektoré preparáty svietia samy osebe, zatiaľ čo iné svietia po ošetrení fluorochrómami.
Mikroskop je vybavený 8 Mpx kamerou a tromi video rozhraniami: HDMI, USB 2.0 a WLAN. Možno ho súčasne pripojiť k viacerým zariadeniam: monitoru, notebooku a stolnému počítaču.
Softvér rozširuje systém o funkcie na analýzu a dokumentáciu.
Monitor digitálneho mikroskopu má rozlíšenie 4K.
Tento mikroskop je určený na použitie v zdravotníckych zariadeniach a laboratóriách, výskumných organizáciách, forenzných laboratóriách, priemyselných a environmentálnych organizáciách, farmaceutických spoločnostiach či vzdelávacích inštitúciách.
Digitálna kamera
MAGUS CHD50 je digitálna HDMI kamera s automatickým zaostrovaním, ktorá podporuje tri video rozhrania. Kamera je vybavená 8 Mpx snímačom a vytvára realistické snímky v rozlíšení 4K (3840x2160 px) s automatickým prepínaním medzi 4K a Full HD podľa rozlíšenia monitora.
Vďaka citlivosti 505 mV a nízkemu šumu sa dosahuje spoľahlivé zobrazenie fluorescencie v štandardných excitačných režimoch. Kamera má rozhranie HDMI na priame pripojenie k televízoru, monitoru alebo projektoru. V tomto režime pracuje samostatne bez počítača. Rozhranie HDMI poskytuje vysokú a stabilnú rýchlosť prenosu z kamery na externú obrazovku. Kameru môžete pripojiť k počítaču prostredníctvom rozhrania WLAN alebo USB 2.0. Video sa nahráva rýchlosťou 30 snímok za sekundu.
Kamera sa montuje do trinokulárneho tubusu pomocou adaptéra typu C-mount.
Monitor
Monitor MAGUS MCD40 sa pripája ku kamere namontovanej na mikroskope a zobrazuje obraz v reálnom čase v rozlíšení 4K.
Uhlopriečka obrazovky je 13,3 palca. Panel IPS poskytuje jasný obraz so širokými pozorovacími uhlami: pri pohľade na monitor pod uhlom nedochádza ku skresleniu farieb.
Displej možno umiestniť na skladací stojan na stole alebo ho priamo pripevniť ku kamere podľa toho, čo je pre používateľa pohodlnejšie.
Hlavica mikroskopu
Trinokulárna hlavica s optikou s korekciou na nekonečno. Tubusy okulárov sa zdvíhajú a spúšťajú, pričom ich poloha sa mení otáčaním okolo osi. Používateľ si môže nastaviť výšku okulárov podľa svojej postavy.
Digitálna kamera je namontovaná v trinokulárnom tubuse. Pomer rozdelenia lúča je pevne stanovený na 50/50.
Zvislý tubus ponúka zväčšenie 0,55x. V spojení s dodaným adaptérom 1x je konečné zväčšenie kamery 0,55x. Pri výpočte zorného poľa a zväčšenia na obrazovke pre jednotlivé objektívy použite celkový faktor 0,55x.
Základná konfigurácia zahŕňa okuláre 10x/22 mm s dioptrickou korekciou a veľkým očným reliéfom na prácu s okuliarmi. Ploché gumené očnice chránia okuliare pred poškriabaním.
Revolverový nosič objektívov a objektívy
Kódovaný revolverový nosič pre päť objektívov je orientovaný smerom dovnútra: používateľ vidí objektív zasunutý do optickej dráhy a priestor nad pracovným stolíkom je voľný. Do voľného slotu možno nainštalovať aj ďalší objektív na dosiahnutie väčšieho zväčšenia. Parfokálna vzdialenosť je 60 mm.
Objektív 40x s predĺženou pracovnou vzdialenosťou 1,5 mm poskytuje dodatočnú ochranu prednej šošovky pred kontaktom s imerzným olejom pri otáčaní nosiča.
Nad revolverovým nosičom je slot so záslepkou pre analyzátor.
Zachovanie komfortnej úrovne jasu v prechádzajúcom svetle pri zmene zväčšenia
Objektívy s rôznym zväčšením prepúšťajú svetlo s rôznou intenzitou, preto treba pri každej zmene objektívu upraviť jas. Pri prepnutí z objektívu s vyšším zväčšením na objektív s nižším zväčšením dochádza k únave očí, pretože jas obrazu v okulároch sa náhle zvýši. Mikroskop MAGUS Lum D450L LCD vybavený inteligentným ovládaním jasu tento problém rieši. Mikroskop si pamätá jas, ktorý používateľ zvolil pre každý objektív, a automaticky ho nastaví pri otáčaní revolverového nosiča objektívov. Inteligentné ovládanie skracuje čas potrebný na nastavenie jasu. MAGUS Lum D450L LCD zvyšuje používateľský komfort a šetrí čas aj v prípadoch, keď si práca vyžaduje časté zmeny zväčšenia.
Mechanizmus zaostrovania
Koaxiálne gombíky na hrubé a jemné zaostrovanie.
Gombík na hrubé zaostrovanie je umiestnený na ľavej strane. Gombíky na jemné zaostrovanie sú umiestnené na oboch stranách, pričom pravý gombík má špeciálne priehlbiny na prsty.
Krúžkom na ľavej strane sa nastavuje tuhosť chodu hrubého zaostrovania. Používateľ si nastaví tuhosť tak, aby sa mu pohodlne pracovalo.
Pracovný stolík
Stolík nemá ozubené vedenie v osi X, čo zlepšuje ergonómiu. Mechanizmus s remeňovým pohonom umožňuje plynulý pohyb preparátu. Držiak preparátu je upevnený dvoma skrutkami a pri ručnom skenovaní ho možno ľahko vybrať.
Dlhá ovládacia rukoväť pracovného stolíka zaisťuje používateľský komfort pri práci: ruka môže spočívať na stole bez namáhania.
Epifluorescenčný osvetľovač
Zdroj svetla na fluorescenčnú excitáciu: LED 3 W, filtre dvoch vlnových dĺžok: modrý (B) a zelený (G). Nastavením prepínača osvetľovača pre odrazené svetlo do ľavej alebo pravej polohy zvolíte požadovaný filter. Stredná poloha prepínača zodpovedá pozorovaniu vo svetlom poli.
LED diódy okamžite dosiahnu jas nastavený používateľom. Pri dlhšom používaní sa nezahrievajú a v prípade potreby ich možno rýchlo vypnúť. Vďaka tomu možno ľahko prechádzať z techniky svetlého poľa na fluorescenciu a späť. Životnosť LED diód je 50 000 hodín. Na výučbu na vysokých školách sa odporúča zvoliť fluorescenciu založenú na technológii LED diód, pretože sú nenáročné na údržbu a ich použitie je najbezpečnejšie.
Köhlerovo osvetlenie v prechádzajúcom svetle
Nastavenie Köhlerovho osvetlenia zvyšuje kvalitu obrazu preparátu. Pri takomto osvetlení dosiahnete maximálne rozlíšenie každého objektívu. Osvetlenie zorného poľa je rovnomerné, bez stmavnutia na okrajoch. Skúmaný objekt je ostro zaostrený a obrazové artefakty sú odstránené.
Kondenzor
Kondenzor je výškovo nastaviteľný a možno ho vycentrovať. Typ montáže: rybinový držiak.
Krúžkom kondenzora sa nastavuje apertúrna clona. Telo kondenzora má označenie zväčšenia objektívov a krúžok má indikačnú značku. Na dosiahnutie kontrastu pri každom objektíve sa odporúča otočiť krúžkom tak, aby indexová značka zodpovedala označeniu zväčšenia použitého objektívu.
Kondenzor má slot pre posuvník tmavého poľa alebo posuvník fázového kontrastu. Inštalácia posuvníka šetrí čas pri zmene pozorovacej techniky.
Zdroj prechádzajúceho svetla
Osvetľovacia sústava na pozorovanie v prechádzajúcom svetle používa 3W LED diódu. Farebná teplota sa pri nastavení jasu nemení. Životnosť LED diód je 50 000 hodín.
Stavový LCD displej
LCD displej na základni mikroskopu zobrazuje zväčšenie objektívu, jas a farebnú teplotu svetelného zdroja a prevádzkový režim („sleep“ – režim spánku, „eco“ – úsporný režim).
Pomocou obrazovky a jediného gombíka môže používateľ nastaviť jas, uzamknúť nastavenie jasu, nastaviť režim spánku a časovač automatického vypnutia.
Ergonomický dizajn
Fyzické nepohodlie spôsobuje únavu a znižuje produktivitu. Ergonomický dizajn mikroskopu zohráva dôležitú úlohu v každodennom vedeckom výskume.
MAGUS Lum D450L LCD zaisťuje používateľovi vysoký komfort pri práci.
Otáčaním hlavice mikroskopu si používateľ volí výšku pozorovacieho uhla tak, aby si nenamáhal chrbát a krk.
Zaostrovacie gombíky sú umiestnené v spodnej časti tela mikroskopu. Používateľ si tak nemusí namáhať ruky. Vďaka plynulému pohybu mechanizmu môže bez námahy zaostriť na objekt.
Mikroskop sa ovláda s minimálnym pohybom ruky, pretože ovládací gombík stolíka a gombík jemného zaostrovania sú umiestnené v rovnakej pracovnej oblasti.
Mikroskop je vybavený špeciálnou rukoväťou na prenášanie.
Konštrukcia umožňujúca skryté vedenie napájacieho kábla zlepšuje estetiku pracoviska a bezpečnosť pri prenášaní mikroskopu a uľahčuje aj skladovanie prístroja.
Príslušenstvo
K dispozícii je rad príslušenstva navrhnutého špeciálne pre tento mikroskop.
Voliteľné objektívy poskytujú ďalšie možnosti zväčšenia.
Okuláre rozširujú rozsah zväčšenia mikroskopu. Voliteľné okuláre vám pomôžu maximálne využiť potenciál objektívu, ktorý používate najčastejšie.
Zariadenie s fázovým kontrastom, posuvník tmavého poľa a súprava polarizátor/analyzátor ponúkajú ďalšie kontrastné techniky, vďaka ktorým možno skúmať preparáty neviditeľné vo svetlom poli.
Na meranie objektov sa používa kalibračné sklíčko, ktoré možno kombinovať s okulárom so stupnicou alebo so softvérom kamery.
Alternatívne modely
MAGUS Lum D450L LCD je alternatívou k nasledujúcim modelom: Carl Zeiss Primo Star iLED, Nikon ECLIPSE Si.
Vlastnosti mikroskopu:
- Skúmanie preparátov emitujúcich fluorescenciu pri vystavení excitačnému svetlu
- Mikroskopické techniky: fluorescencia v odrazenom svetle, svetlé pole v prechádzajúcom svetle
- Trinokulárna hlavica s vertikálnym tubusom na inštaláciu digitálnej kamery a výškovým nastavením na prispôsobenie pozorovateľovi; rozdelenie svetelného lúča 50/50
- Kódovaný revolverový nosič objektívov: jas svetelného zdroja sa nastavuje automaticky podľa zvoleného objektívu
- Osvetľovač na pozorovanie v odrazenom svetle: dve 3W LED s rôznymi vlnovými dĺžkami
- Filtre na excitáciu viditeľnej fluorescencie: modrý (B) a zelený (G)
- Osvetľovač na pozorovanie v prechádzajúcom svetle – energeticky úsporná 3 W LED so životnosťou až 50 000 hodín
- Köhlerovo osvetlenie v prechádzajúcom svetle
- Centrovaný a výškovo nastaviteľný kondenzor s označením zväčšenia objektívu
- Inteligentný systém riadenia prechádzajúceho svetla: automatická voľba jasu, zámok nastavenia jasu, časovač automatického vypnutia a LCD obrazovka so zobrazením prevádzkového stavu
- Pracovný stolík bez ozubeného vedenia v osi X s dlhou ovládacou rukoväťou na pohodlné ovládanie
- Ergonomický stojan s rukoväťou na prenášanie a skrytým vedením napájacieho kábla
- Široká škála kompatibilného voliteľného príslušenstva
Funkcie kamery:
- Kamera pracuje samostatne prostredníctvom rozhrania HDMI bez nutnosti pripojenia k počítaču alebo inštalácie softvéru. Možno ju tiež pripojiť k počítaču prostredníctvom rozhrania WLAN a USB 2.0
- Automatické zaostrovanie v režime HDMI uľahčuje nastavenie ostrosti obrazu
- 30 snímok za sekundu pri ľubovoľnom výstupnom video rozhraní na pozorovanie pohybujúcich sa objektov, nahrávanie videa a pohyb vzorky bez trhania alebo oneskorenia
- Farebný snímač CMOS SONY Exmor/Starvis so zadným osvetlením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj pri zhoršených svetelných podmienkach. Získate jasnejšie, čistejšie a farebne sýtejšie snímky
- Softvér s funkciami fotografovania, záznamu videa, úprav, zobrazenia na externom monitore a lineárneho a uhlového merania
Funkcie monitora:
- Rozlíšenie 4K poskytuje veľmi detailný, jasný a realistický obraz
- Panel IPS poskytuje jasný a sýty obraz so širokými vertikálnymi a horizontálnymi pozorovacími uhlami
- Možno ho pripevniť na kameru alebo umiestniť na stôl podľa želania používateľa

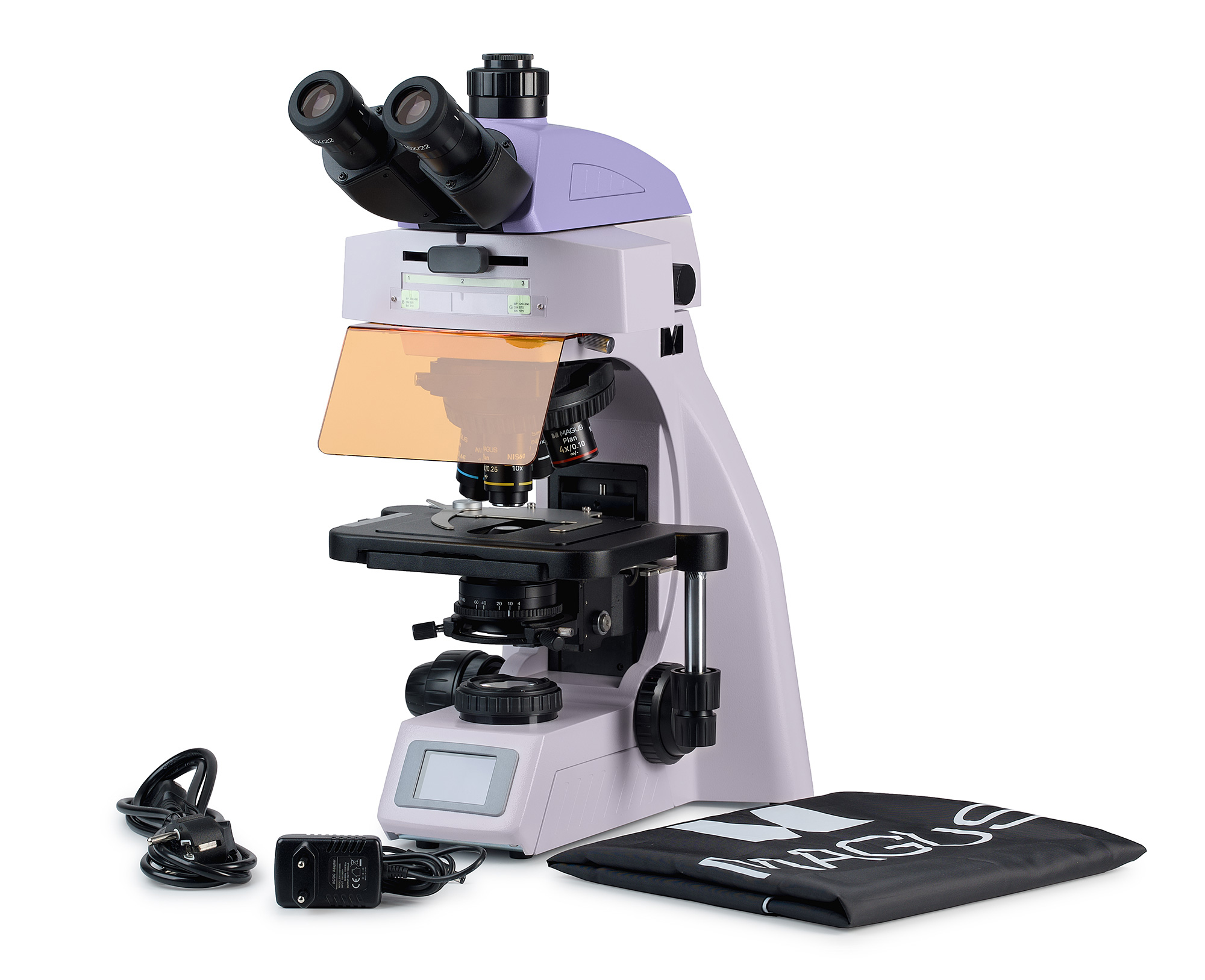

Obsah súpravy:
- Digitálna kamera MAGUS CHD50 (digitálna kamera, kábel HDMI (1,5 m), kábel USB 3.0 (2 m), myš USB, pamäťová karta SD 32 GB, napájací adaptér 12 V/1 A (Euro), pamäťové zariadenie s ovládačmi a softvérom, návod na použitie a záručný list)
- LCD monitor MAGUS MCD40
- Stojan so zabudovaným napájacím zdrojom, osvetľovačom pre odrazené svetlo na viditeľnú fluorescenciu, zdrojom prechádzajúceho svetla, zaostrovacím mechanizmom, pracovným stolíkom, držiakom kondenzora a revolverovým nosičom objektívov
- Abbeho kondenzor
- Epifluorescenčný nadstavec
- Hlavica trinokulárneho mikroskopu
- Planachromatický objektív Plan 4x/0,10 ∞/–, parfokálna vzdialenosť: 60 mm
- Planachromatický objektív Plan 10x/0,25 ∞/–, parfokálna vzdialenosť: 60 mm
- Planachromatický objektív Plan 40x/0,65 ∞/0,17, parfokálna vzdialenosť: 60 mm
- Planachromatický objektív Plan 100x/1,25 olej ∞/0,17 (odpružený), parfokálna vzdialenosť: 60 mm
- Okulár 10x/22 mm s veľkým očným reliéfom a dioptrickou korekciou (2 ks)
- Očnice (2 ks)
- Adaptér typu C-mount
- Napájací kábel mikroskopu
- Napájací adaptér pre fluorescenčný modul
- Protiprachový kryt
- Návod na použitie a záručný list
K dispozícii na želanie:
- 10x/22 mm okulár so stupnicou
- 10x/22 mm okulár s optickou mriežkou
- 10x/22 mm okulár s nitkovým krížom
- 12,5x/16 mm okulár (2 ks)
- 15x/16 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 30x/8 mm okulár (2 ks)
- Planachromatický objektív Plan 2x/0,06 ∞/–, parfokálna vzdialenosť: 60 mm
- Planachromatický objektív Plan 20x/0,40 ∞/0,17, parfokálna vzdialenosť: 60 mm
- Planachromatický objektív Plan 60x/0,80 ∞/0,17, parfokálna vzdialenosť: 60 mm
- Planapochromatický objektív Plan Apo 60x/1,42 olej ∞/0,17, parfokálna vzdialenosť: 60 mm
- Planachromatický objektív Plan 100x/1,10 ∞/0,17 voda, parfokálna vzdialenosť: 60 mm
- Súprava plansemiapochromatických fluorescenčných objektívov: 4x, 10x, 20x, 40x, 100x (olej); ∞/0,17; parfokálna vzdialenosť 60 mm
- Zariadenie s fázovým kontrastom: súprava fázových posuvníkov, súprava fázových objektívov, centrovací ďalekohľad
- Zariadenie s fázovým kontrastom: kondenzor na fázový kontrast, súprava fázových objektívov, centrovací ďalekohľad
- Posuvník tmavého poľa
- Kondenzor na pozorovanie v tmavom poli pre suché objektívy NA 0,7–0,9
- Kondenzor na pozorovanie v tmavom poli s olejovou imerziou NA 1,3–1,26
- Súprava polarizátora/analyzátora
- Doska stolíka, čierna
- Kalibračné sklíčko
- Súprava farebných filtrov (modrý, zelený, žltý, matné sklo)
- Adaptér typu C-mount
| Značka | MAGUS |
| Záruka | 5 |
| EAN | 5905555019970 |
| Veľkosť balenia (DxŠxV) | 38x67x47 cm |
| Prepravná hmotnosť | 17.25 kg |
| Typ | biologický, svetelný / optický |
| Typ hlavice mikroskopu | trinokulárna |
| Hlavica | Gemelova hlavica (Seidentopf, otočná o 360°) |
| Uhol sklonu hlavice | 30° |
| Zväčšenie, x | 40 — 1000 |
| Rozsah zväčšenia | od 800x do 1280x |
| Zväčšenie, x (voliteľné) | 40–1250/1500/2000 |
| Priemer tubusu okulára v mm | 30 |
| Okuláre | 10x/22 s dioptrickou korekciou ±5 dp, vysoký očný bod (*voliteľné: 10x/22 so stupnicou, 10x/22 s optickou mriežkou, *10x/22 s nitkovými krížmi, 12,5x/16, 15x/16, 20x12, 30x8) |
| Objektívy | 4x/0,10/30; 10x/0,25/10,2; 40x/0,65/1,5; 100x/1,25 olej/0,2; (*voliteľne: 2x/0,06; 20x/0,40; 60x/0,80; 100x/1,10 (voda); Plan Apo 60x/1,42 (olej); súprava plansemiapochromatických fluorescenčných objektívov 4x/10x/20x/40x/100x (olej) |
| Revolverový nosič | na 5 objektívov, kódovaný |
| Pracovná vzdialenosť, mm | 30 (4x); 10,2 (10x); 1,5 (40x); 0,2 (100xs) |
| Medzipupilárna vzdialenosť (IPD), mm | 47 — 75 |
| Stolík, mm | 230x150 |
| Zdvih stolíka pomocou zaostrovacieho mechanizmu, mm | 78/54 |
| Pracovný stolík, mm | mechanický stolík XY bez ozubeného posuvu |
| Dioptrická korekcia okulára, dioptrie | ±5D na každom okulári |
| Kondenzor | stredovo a výškovo nastaviteľný Abbeho kondenzor NA 1,25 s nastaviteľnou apertúrnou clonou a slotom so záslepkou pre posuvník tmavého poľa a posuvník fázového kontrastu; rybinový držiak |
| Clona | nastaviteľná apertúrna clona, nastaviteľný kondenzor s irisovou clonou |
| Zaostrovanie | koaxiálne gombíky na hrubé a jemné zaostrovanie; gombík na hrubé zaostrovanie je umiestnený na ľavej strane; gombíky na jemné zaostrovanie sú umiestnené na oboch stranách |
| S osvetlením | LED |
| Regulácia jasu | áno |
| Napájanie | 100–240 V, 50/60 Hz, sieť AC |
| Typ svetelného zdroja | odrazené a prechádzajúce svetlo: 3 W LED |
| Svetelné filtre | áno |
| Ďalšie vlastnosti | automatické nastavenie jasu v prechádzajúcom svetle pri zmene objektívu, režim spánku, zobrazenie stavu na LCD obrazovke, úsporný režim |
| Typ používateľa | profesionáli, skúsení používatelia |
| Úroveň náročnosti montáže a inštalácie | komplikovaná |
| Fluorescenčný modul | modrý (B), 460–495 nm/505 nm/510 nm; zelený (G), 510–550 nm/570 nm/575 nm |
| Možnosti použitia | laboratórne/lekárske |
| Umiestnenie svetelného zdroja | duálne |
| Metódy pozorovania | fluorescencia, svetlé pole |
| Puzdro/kufrík/taška v súprave | protiprachová ochrana |
| === Oddeľovač === | Digitálna kamera |
| Snímač | Sony Exmor/Starvis CMOS |
| Farebný/čiernobiely | farebný |
| Megapixely | 8 |
| Maximálne rozlíšenie, px | 3840x2160 |
| Veľkosť snímača | 1/1,8" (7,68x4,32 mm) |
| Rozmer pixelu, μm | 2.0x2.0 |
| Automatické zaostrovanie | áno |
| Konektory rozhrania | HDMI 1.4, WLAN, USB 2.0 |
| Pamäťová karta | SD až 32 GB |
| Možnosť pripojenia ďalších zariadení | adaptér Wi-Fi (USB), flash disk (USB), myš (USB) |
| Citlivosť na svetlo | 505 mV pri 1/30 s |
| Pomer signálu k šumu | 0,1 mV pri 1/30 s |
| Expozičný čas | 0,04 ms – 1000 ms |
| Záznam videa | áno |
| Snímková frekvencia, fps (počet snímok za sekundu) pri rozlíšení | 30 pri rozlíšení 3840x2160 (HDMI), 30 pri rozlíšení 3840x2160 (USB), 30 pri rozlíšení 3840x2160 (WLAN) |
| Miesto montáže | trinokulárny tubus, okulárový tubus namiesto okulára |
| Obrazový formát | *.jpg, *.tif |
| Formát videozáznamov | *.h264/*.h265, *.mp4 |
| Spektrálny rozsah, nm | 380–650 (IR-filtrované) |
| Typ uzávierky | ERS (Electronic Rolling Shutter – elektronická rolovacia uzávierka) |
| Softvér | HDMI: vstavaný; USB: MAGUS View |
| Systémové požiadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 alebo vyšší, minimálne 4 GB RAM, port USB 2.0, RJ45, 19" alebo väčší displej |
| Typ montáže | C-mount |
| Telo | odlievaný hliník |
| Napájanie kamery | sieťový adaptér 12 V, 1 A |
| Špecifikácia napájacieho adaptéra AC | vstup: napätie AC 100–240 V, 50/60 Hz, výstup: napätie DC 12 V/1 A |
| Rozsah prevádzkových teplôt kamery, °C | -10 — 50 |
| Rozsah prevádzkovej vlhkosti, % | 30 — 80 |
| === Oddeľovač === | Monitor |
| Typ matrice | IPS |
| Uhlopriečka displeja, palce | 13.3 |
| Rozlíšenie displeja, px | 3840x2160 (4K) |
| Pomer strán | 16:9 |
| Jas, cd/m² | 400 |
| Počet zobrazovaných farieb | 16,7 m |
| Kontrast | 1000:1 |
| Horizontálny/vertikálny pozorovací uhol, ° | 178/178 |
| Veľkosť viditeľnej plochy obrazovky (ŠxV), mm | 295x165 |
| Rozstup pixelov (ŠxV), mm | 0,154x0,154 |
| Frekvencia optického zdroja, Hz | 60 |
| Typ matrice podsvietenia | LED |
| Životnosť podsvietenia LED, h | 50000 |
| Rozhranie | HDMI |
| Rozsah prevádzkovej teploty, °C | -15 — 55 |
| Rozsah prevádzkovej vlhkosti, % | 10 — 90 |
| Napájanie | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Spotreba elektrickej energie, W | 12 (max.) |
